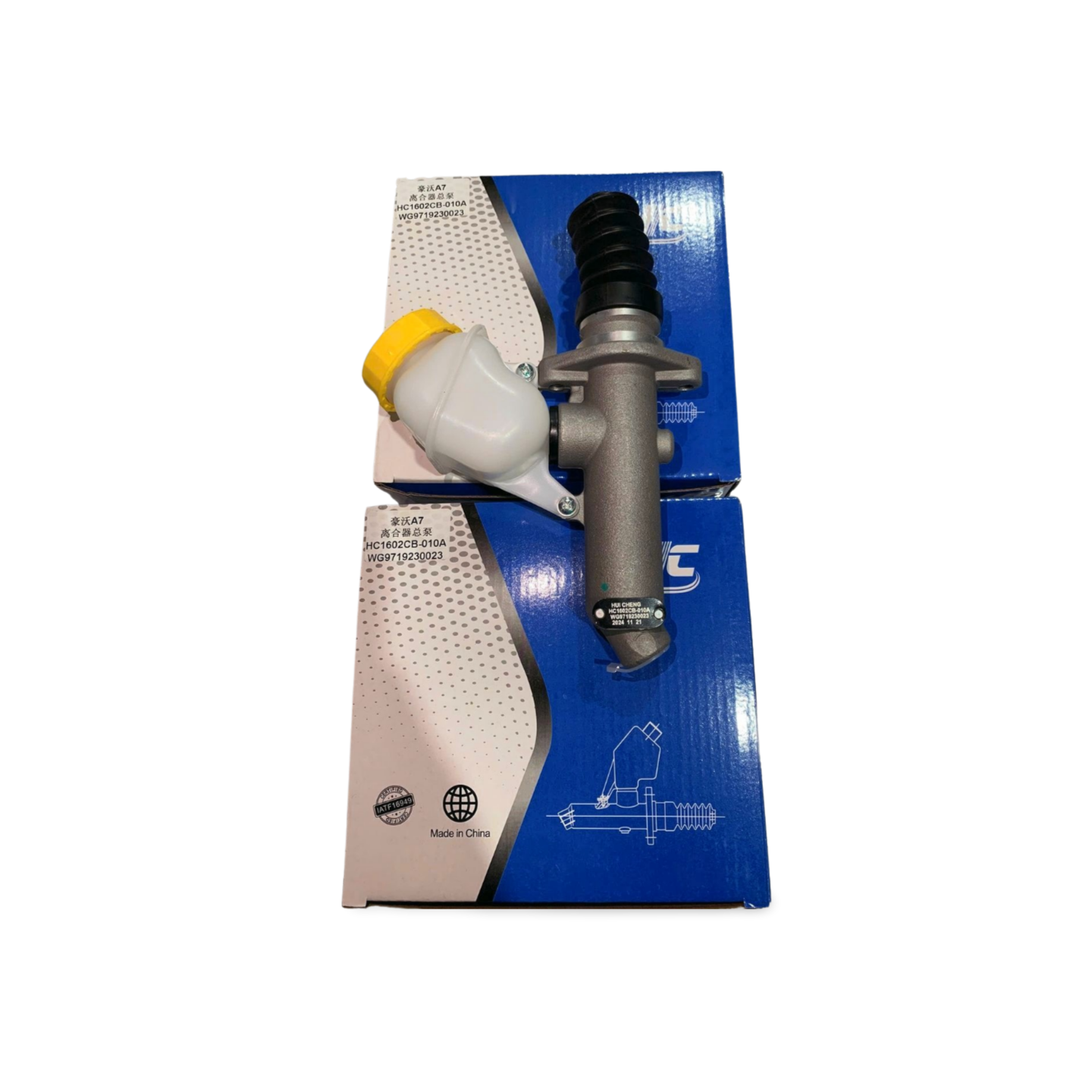

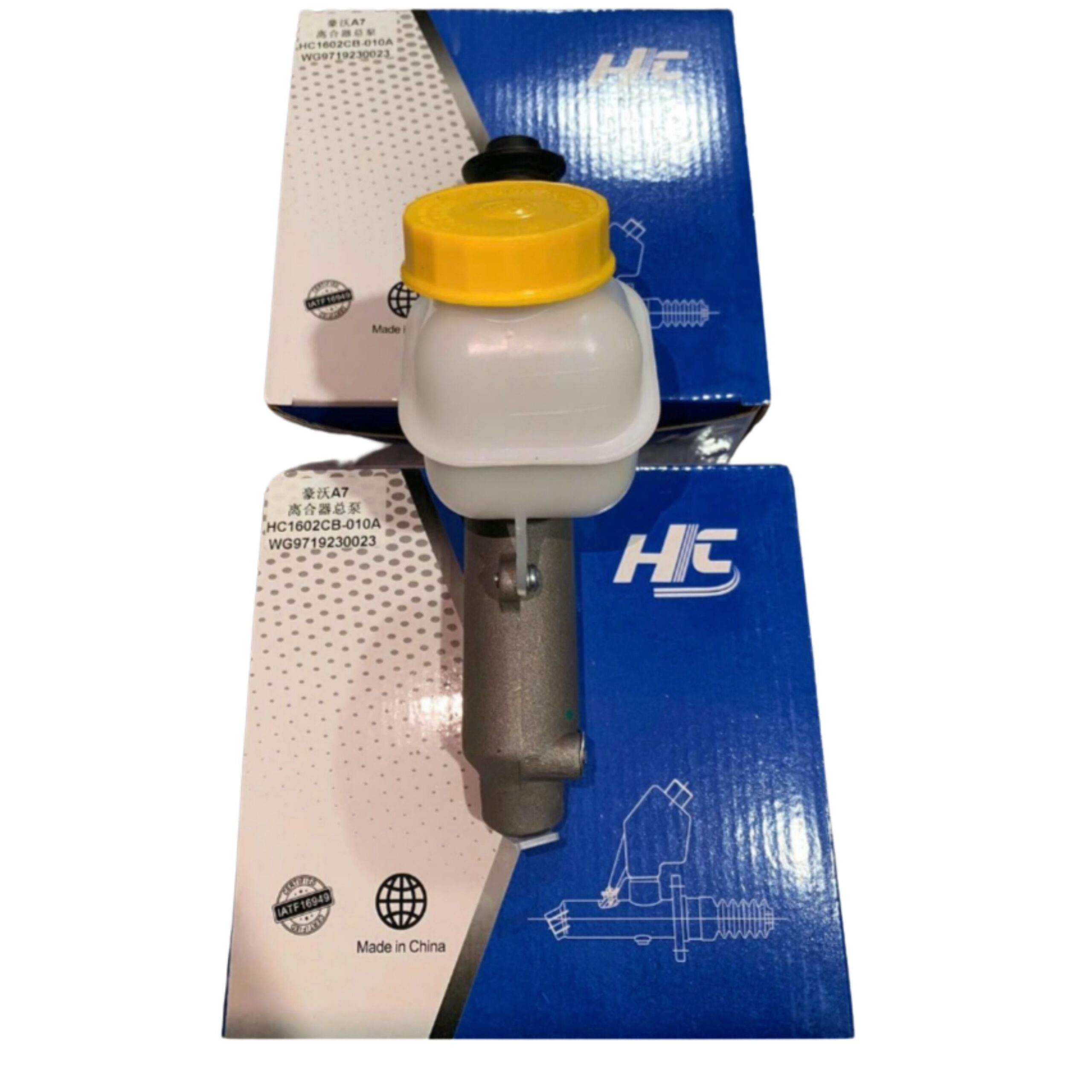

Tổng côn trên (Heo côn trên)

Tổng côn trên (Heo côn trên): Bộ phận then chốt trong hệ thống ly hợp thủy lực

Tổng côn trên, hay còn được gọi là xi lanh chính ly hợp (clutch master cylinder) hoặc heo côn trên (theo cách gọi thông dụng của giới kỹ thuật và lái xe), là một thành phần không thể thiếu trong hệ thống ly hợp thủy lực của xe tải và nhiều loại xe cơ giới khác sử dụng hộp số sàn. Nó đóng vai trò trung gian quan trọng, chịu trách nhiệm chuyển đổi lực tác động từ bàn đạp côn của người lái thành áp suất thủy lực, tạo nền tảng cho việc ngắt và kết nối động cơ với hộp số một cách trơn tru và hiệu quả.

1. Vị trí và Cấu tạo chi tiết:

Tổng côn trên thường được đặt ở vị trí gần với bàn đạp côn, thường là trong khoang động cơ, phía trước vách ngăn cabin hoặc phía dưới bảng điều khiển, tùy thuộc vào thiết kế của từng loại xe tải. Nó được kết nối trực tiếp với bàn đạp côn thông qua một thanh đẩy (push rod). Cấu tạo của tổng côn trên bao gồm các bộ phận chính sau:

• Thân xi lanh (Cylinder Body): Đây là phần vỏ ngoài, thường được chế tạo từ hợp kim nhôm, gang hoặc vật liệu composite chịu lực và chịu dầu. Bên trong thân xi lanh là một khoang hình trụ, nơi chứa dầu thủy lực và piston di chuyển.
• Piston: Một piston hình trụ nhỏ gọn, được làm từ kim loại hoặc vật liệu tổng hợp, di chuyển tịnh tiến dọc theo xi lanh. Một đầu của piston được kết nối với thanh đẩy từ bàn đạp côn, và đầu còn lại tác động trực tiếp lên dầu thủy lực.
• Phớt làm kín (Seals): Các vòng phớt (thường là phớt cao su chịu dầu) được lắp đặt trên piston để tạo ra sự kín khít giữa piston và thành xi lanh. Điều này ngăn chặn sự rò rỉ dầu thủy lực khi áp suất được tạo ra trong quá trình đạp côn.
• Lò xo hồi vị (Return Spring): Một lò xo được đặt ở phía sau piston, có tác dụng đẩy piston trở về vị trí ban đầu khi người lái nhả bàn đạp côn. Lực đàn hồi của lò xo này cũng giúp giải phóng áp suất trong hệ thống thủy lực.
• Cổng dầu vào (Inlet Port): Cổng này kết nối tổng côn trên với bình chứa dầu trợ lực ly hợp (clutch fluid reservoir) thông qua một ống dẫn. Khi piston di chuyển trở về vị trí ban đầu, dầu từ bình chứa sẽ chảy vào xi lanh qua cổng này để bù lại lượng dầu đã bị đẩy đi.
• Cổng dầu ra (Outlet Port): Cổng này kết nối tổng côn trên với tổng côn dưới (clutch slave cylinder) thông qua một ống dẫn dầu cao áp. Áp suất thủy lực được tạo ra trong tổng côn trên sẽ được truyền qua cổng này đến tổng côn dưới.
• Bình chứa dầu trợ lực ly hợp (Clutch Fluid Reservoir): Thường được gắn trực tiếp trên đỉnh tổng côn trên hoặc đặt gần đó và kết nối bằng ống dẫn, bình chứa này là nơi chứa lượng dầu thủy lực cần thiết cho toàn bộ hệ thống ly hợp. Nó thường có nắp đậy kín và vạch chỉ mức dầu tối thiểu và tối đa.
• Van một chiều (Check Valve) và Lỗ bù (Compensating Port): Một số thiết kế tổng côn trên có thể tích hợp van một chiều để duy trì áp suất dư trong hệ thống và lỗ bù để điều chỉnh lượng dầu khi nhiệt độ thay đổi, đảm bảo hệ thống luôn hoạt động ổn định.
• Lỗ xả gió (Bleeder Screw): Một vít nhỏ được đặt ở vị trí cao nhất của tổng côn trên (hoặc trên đường ống dẫn dầu gần đó) để cho phép xả không khí bị mắc kẹt trong hệ thống thủy lực. Không khí trong hệ thống có thể làm giảm hiệu quả truyền lực và gây ra cảm giác “xốp” ở bàn đạp côn.

2. Nguyên lý hoạt động:

Nguyên lý hoạt động của tổng côn trên dựa trên định luật Pascal về truyền áp suất trong chất lỏng kín:

1. Tác động lực: Khi người lái đạp bàn đạp côn, lực tác động này được truyền qua thanh đẩy đến piston bên trong tổng côn trên.
2. Tạo áp suất: Piston di chuyển trong xi lanh, ép lên dầu thủy lực chứa bên trong. Do dầu là chất lỏng không nén được, lực tác động sẽ tạo ra áp suất trong toàn bộ hệ thống thủy lực.
3. Truyền áp suất: Áp suất thủy lực này được truyền dọc theo ống dẫn dầu cao áp đến tổng côn dưới.
4. Hồi vị: Khi người lái nhả bàn đạp côn, lò xo hồi vị trong tổng côn trên sẽ đẩy piston trở về vị trí ban đầu. Điều này làm giảm áp suất trong hệ thống, cho phép dầu chảy ngược lại từ tổng côn dưới về tổng côn trên và bình chứa, đồng thời giải phóng tác động lên cơ cấu ly hợp.

3. Chức năng và vai trò quan trọng trên xe tải:

Tổng côn trên đóng vai trò then chốt trong hệ thống ly hợp thủy lực của xe tải, đảm bảo quá trình điều khiển ly hợp diễn ra chính xác và hiệu quả:

• Chuyển đổi lực cơ học thành năng lượng thủy lực: Đây là chức năng cơ bản nhất. Nó biến đổi lực chân của người lái thành áp suất dầu, một dạng năng lượng có thể truyền dẫn dễ dàng qua đường ống.
• Truyền lực điều khiển: Áp suất thủy lực được tạo ra sẽ truyền đến tổng côn dưới, nơi nó được chuyển đổi trở lại thành lực cơ học để tác động lên các bộ phận của bộ ly hợp (như càng đẩy hoặc trực tiếp lên đĩa ép), thực hiện việc ngắt kết nối động cơ và hộp số.
• Kiểm soát quá trình ngắt và đóng ly hợp: Mức độ đạp bàn đạp côn của người lái quyết định áp suất thủy lực được tạo ra, từ đó kiểm soát mức độ ngắt ly hợp. Điều này cho phép người lái điều chỉnh quá trình sang số một cách mượt mà và phù hợp với điều kiện vận hành.
• Đảm bảo lực tác động đủ lớn: Tổng côn trên được thiết kế để khuếch đại lực tác động từ bàn đạp côn thành một áp suất đủ lớn để tổng côn dưới có thể tạo ra lực cần thiết để ngắt hoàn toàn bộ ly hợp, ngay cả khi xe tải đang chịu tải nặng.
• Hồi vị bàn đạp côn: Lò xo hồi vị đảm bảo bàn đạp côn trở về vị trí ban đầu một cách nhanh chóng và dứt khoát khi người lái nhả chân, giúp quá trình đóng ly hợp diễn ra chính xác và ngăn ngừa tình trạng trượt ly hợp.

4. Các vấn đề thường gặp và dấu hiệu nhận biết:

Hệ thống ly hợp thủy lực, bao gồm cả tổng côn trên, có thể gặp phải một số vấn đề sau thời gian sử dụng:

• Rò rỉ dầu thủy lực: Phớt làm kín bên trong tổng côn trên bị mòn, chai cứng hoặc hư hỏng là nguyên nhân phổ biến gây rò rỉ dầu. Dấu hiệu bao gồm mức dầu trong bình chứa giảm nhanh chóng, có vết dầu loang ở khu vực tổng côn trên hoặc xung quanh bàn đạp côn.
• Bàn đạp côn “mềm” hoặc không có áp lực: Không khí lọt vào hệ thống hoặc phớt bị hỏng nặng khiến áp suất thủy lực không được tạo ra hiệu quả, dẫn đến cảm giác bàn đạp côn mềm nhũn, không có lực cản hoặc bị lún sâu khi đạp.
• Khó sang số hoặc sang số bị kêu: Nếu tổng côn trên không tạo đủ áp suất để ngắt hoàn toàn ly hợp, các bánh răng trong hộp số vẫn còn ăn khớp một phần khi cố gắng sang số, gây ra tiếng kêu rắc rắc khó chịu và khó khăn trong thao tác.
• Bàn đạp côn không hồi vị hoàn toàn: Lò xo hồi vị bị yếu hoặc gãy sẽ khiến bàn đạp côn không trở về vị trí ban đầu một cách dứt khoát, có thể dẫn đến tình trạng ly hợp bị “kéo lê” và gây mòn đĩa ly hợp nhanh chóng.
• Có bọt khí trong dầu: Không khí lọt vào hệ thống có thể tạo ra bọt khí trong dầu, làm giảm khả năng truyền áp suất và gây ra cảm giác “xốp” hoặc không đều ở bàn đạp côn.

5. Bảo dưỡng và thay thế:

Để đảm bảo hệ thống ly hợp hoạt động ổn định và kéo dài tuổi thọ của tổng côn trên, cần thực hiện các biện pháp bảo dưỡng sau:

• Kiểm tra mức dầu thường xuyên: Đảm bảo mức dầu trong bình chứa luôn nằm giữa vạch MIN và MAX.
• Kiểm tra rò rỉ: Thường xuyên quan sát khu vực tổng côn trên, các đường ống dẫn dầu và tổng côn dưới để phát hiện sớm các dấu hiệu rò rỉ dầu.
• Thay dầu định kỳ: Tuân theo khuyến nghị của nhà sản xuất về thời gian hoặc quãng đường thay dầu trợ lực ly hợp. Dầu cũ có thể bị nhiễm bẩn và mất đi các đặc tính bôi trơn và chịu nhiệt cần thiết.
• Xả gió (Bleeding): Khi hệ thống bị lọt khí (thường sau khi bảo dưỡng hoặc thay thế các bộ phận), cần thực hiện thao tác xả gió để loại bỏ không khí.
• Kiểm tra thanh đẩy (push rod): Đảm bảo thanh đẩy kết nối bàn đạp côn với tổng côn trên không bị cong vênh, mòn hoặc lỏng lẻo.
• Thay thế khi cần thiết: Khi tổng côn trên có các dấu hiệu hư hỏng nghiêm trọng như rò rỉ không khắc phục được, không tạo đủ áp suất hoặc bàn đạp côn có các triệu chứng bất thường, cần phải thay thế bằng một phụ tùng mới, chính hãng hoặc có chất lượng tương đương.

Tổng côn trên (heo côn trên) là một bộ phận quan trọng, đóng vai trò trung tâm trong hệ thống ly hợp thủy lực của xe tải. Việc hiểu rõ về cấu tạo, nguyên lý hoạt động, các dấu hiệu hư hỏng và quy trình bảo dưỡng sẽ giúp người lái và thợ sửa chữa có thể duy trì hiệu suất hoạt động tốt nhất cho hệ thống ly hợp, đảm bảo quá trình vận hành xe tải an toàn và hiệu quả.
